Kompaktfilter

Kompaktfilter fra BELKI med en filterkapacitet på op til 50 l/min. Egnet til enkeltstående slibe- og bearbejdningsmaskiner.

Download datablad
Kompaktfilter

Buet båndfilter 5.10-12.20

BELKI Buebåndfilter med kapacitet på 150-500 l/min. Til større bearbejdningsmaskiner og centralanlæg.

Buet båndfilter 5.10-12.20

Anvendelse af buet båndfilter

Et BELKI Buet båndfilter er et alsidigt og driftsikkert filter til filtrering af væsker. BELKI Buet båndfilter kan anvendes til en lang række procesvæsker som f.eks. slibevæsker, kølesmøremidler og affedtningsmidler. Afhængig af anvendelse og krav kan et buet båndfilter sammenbygges med et magnetfilter til finfiltrering af magnetiske partikler som er mindre end filtermediets maskestørrelse.

Et buet båndfilters funktion

Væsken filtreres gennem et non-woven filtermedie, kvaliteten vælges efter den specifikke applikation. Det brugte filterpapir separeres fra filterkagen, så disse kan bortskaffes separat. Filtreringen effektiviseres ved, at den opbyggede filterkage, ikke skylles bort, men derimod danner et filtreringslag, som fanger små partikler.

Fordele ved et BELKI Buet båndfilter

Et BELKI Buet båndfilter giver den bedste udnyttelse af filtermediet. Ingen lækager på grund af brud eller overløb. Et BELKI Buet båndfilter er udført i rustfrit stål (EN1.4301), hvilket sikrer minimal vedligeholdelse og en lang levetid.

Filteret fås i modellerne 4,5.60 - 5.10 - 7.10 -10.15 - 12.20



Download datablad

Hvordan kan vi hjælpe dig?

Er du i tvivl om hvilken størrelse filter, der passer til dine behov? Har du behov for yderligere finfiltrering af magnetiske partikler? Vores kompetente team er altid parate til at besvare dine spørgsmål og vejlede dig om båndfiltre. Så tøv ikke...

Kontakt en medarbejder

Funktionsprincip for Buet Båndfilter

Modeller af buet båndfilter

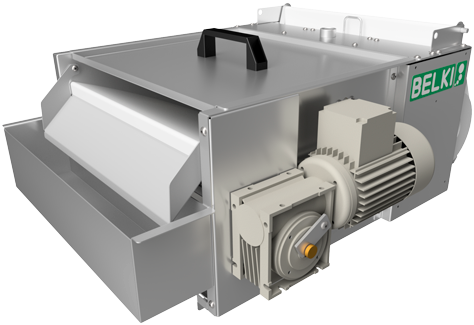

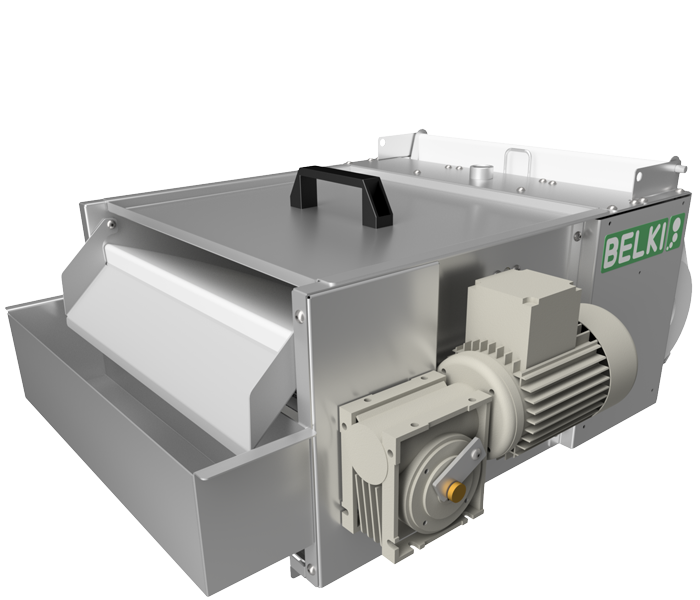

Kompaktfilteret er BELKIs mindste version i rækken af buet båndfiltre lavet i rustfrit stål. Ved hjælp af BELKIs båndfilterteknologi kan næsten alle partikler filtreres ud af procesvæsker. Med en kapacitet på op til 50 l/min. er dette filter det rigtige valg til enkeltstående værktøjsmaskiner og vaskeanlæg. Høj renhed opnås ved hjælp af passende filterpapir til det individuelle behov.

1
Kompaktfilter 4,5.60

T60-000-000

Læs mere

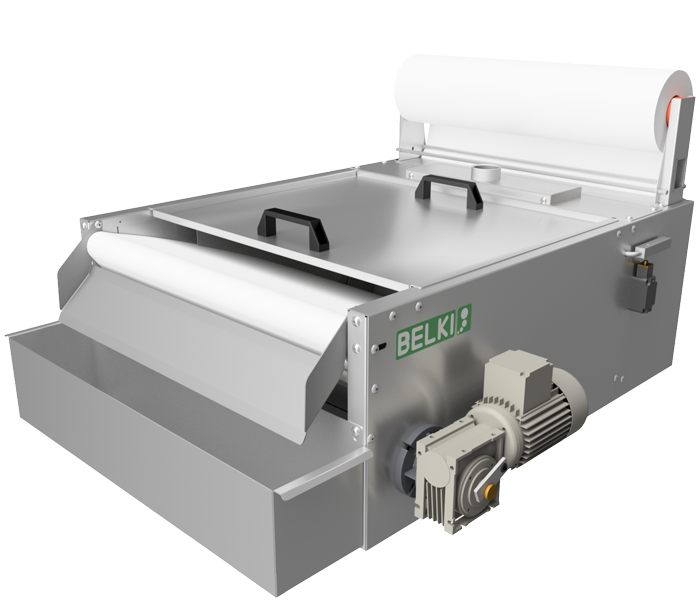

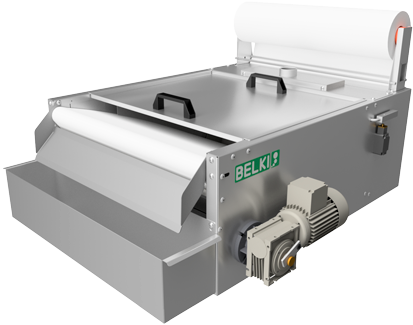

BELKI buet båndfiltre fremstillet i rustfrit stål fås i fire forskellige standardstørrelser. Ved hjælp af BELKIs båndfilterteknologi kan næsten alle partikler filtreres ud af procesvæsker. Med en kapacitet på op til 500 l/min. er BELKIs båndfiltre det perfekte valg til større bearbejdningsmaskiner og centralanlæg. Høj renhed opnås ved hjælp af passende filterpapir til det individuelle behov.

1
Buet båndfilter 5.10-12.20

se tabellen

Læs mere

Teknisk specifikation på buet båndfiltre

Type Varenummer Kapacitet (max l/min) Filterflade (m²) Filterfinhed (µm) Surhedsgrad (pH) Temperatur (°C) Tilslutning (V/Hz) Materiale Længde (mm) Bredde (mm) Højde (mm)
4,5.60 T60-000-000 50 0,2 20-80 5-10 20-60 3x400/50 EN1.4301 817 621 363
5.10 T33-000-000 150 0,35 20-80 5-10 20-60 3x400/50 EN1.4301 1231 771 673
7.10 T32-000-000 225 0,50 20-80 5-10 20-60 3x400/50 EN1.4301 1274 941 673
10.15 T15-000-000 350 1,0 20-80 5-10 20-60 3x400/50 EN1.4301 1825 1250 796
12.20 T72-000-000 500 2,0 20-80 5-10 20-60 3x400/50 EN1.4301 2201 1458 794

Tanke for buet båndfilter

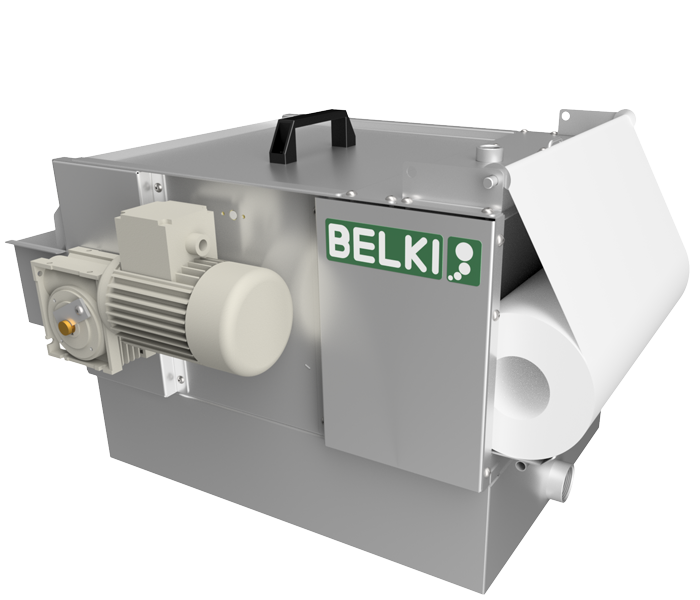

Den rustfrie tank kategori 1 (kat. 1) til kompaktfilteret fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Den filtrerede væske løber tilbage til bearbejdningsmaskinens rentank via et udløb i tanken. Kat. 1 tanken passer nøjagtigt under kompaktfilteret. Med en volumen på 42 l kan kat. 1 tanken også leveres på stativ eller som mobil udgave. Tanken fås i kundetilpassede størrelser.

1
Tank kat. 1 for kompaktfilter 4,5.60

Læs mere

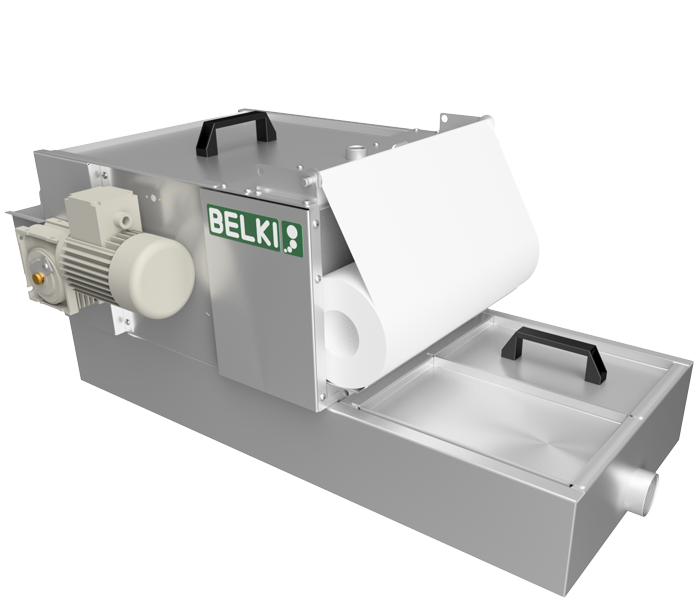

Den rustfrie tank kategori 2 (kat. 2) til kompaktfilteret fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Kat. 2 tanken har en standardvolumen på 69 l. Det giver plads til pumpe, styreskab og niveauovervågning. Den filtrerede væske pumpes tilbage til bearbejdningsmaskinen. Et vedligeholdelseslåg muliggør nem rengøring. Tanken fås også i kundetilpassede størrelser.

1
Tank kat. 2 for kompaktfilter 4,5.60

Læs mere

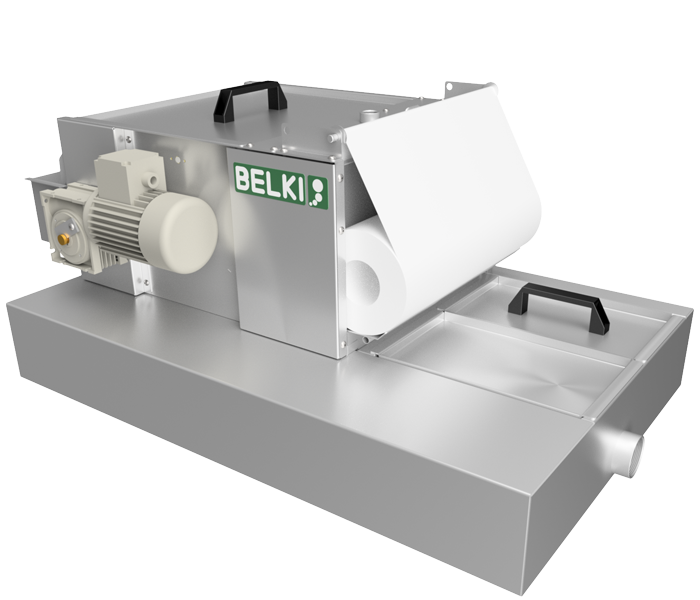

Den rustfrie tank kategori 3 (kat. 3) til kompaktfilteret fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Kat. 3 tanken har en volumen på 98 l. Det giver ekstra plads til pumper, styreskab og niveauovervågning. Den filtrerede væske pumpes tilbage til bearbejdningsmaskinen. Et vedligeholdelseslåg muliggør nem rengøring. Tanken fås også i kundetilpassede størrelser.

1
Tank kat. 3 for kompaktfilter 4,5.60

Læs mere

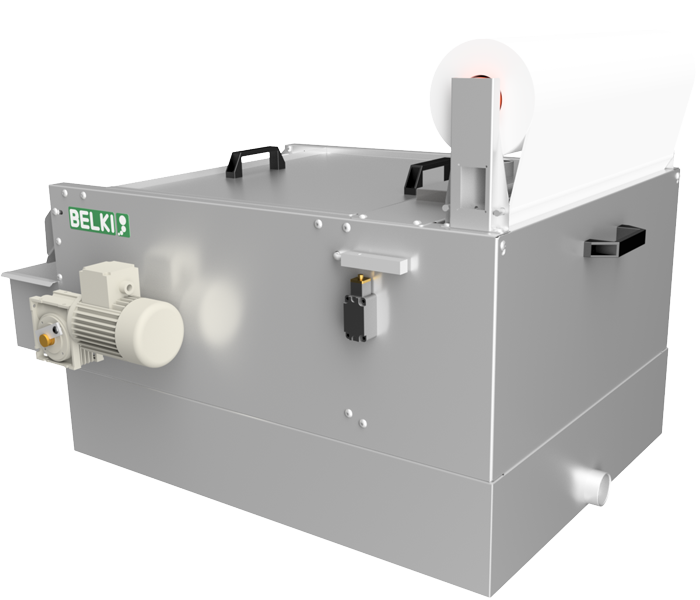

Den rustfrie tank kategori 1 (kat. 1) til et buet båndfilter fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Den filtrerede væske løber tilbage til bearbejdningsmaskinens rentank via et udløb i tanken. Kat. 1 tanken passer nøjagtigt under et buet båndfilter. Med en volumen på op til 786 l kan kat. 1 tanken også leveres på stativ. Tanken fås også i kundetilpassede størrelser.

1
Tank kat. 1 for buet båndfilter 5.10-12.20

Læs mere

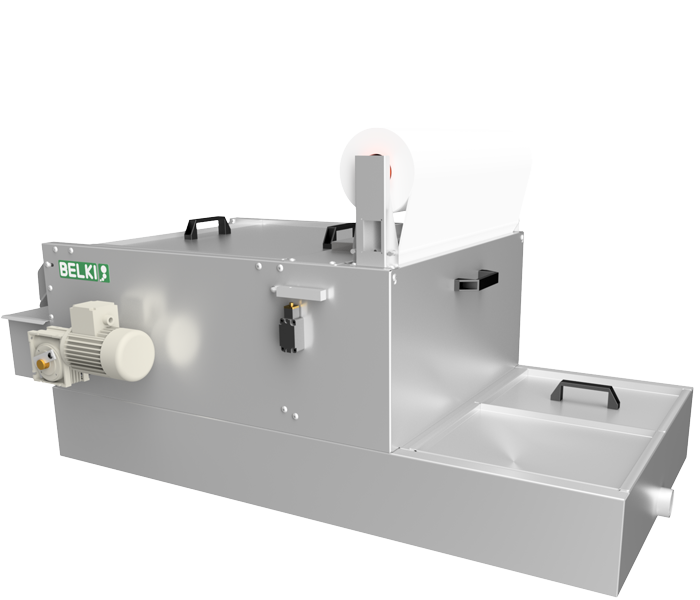

Den rustfrie tank kategori 2 (kat. 2) til et buet båndfilter fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Kat. 2 tanken har en volumen på op til 971 l. Det giver plads til pumpe, styreskab og niveauovervågning. Den filtrerede væske pumpes tilbage til bearbejdningsmaskinen. Et vedligeholdelseslåg muliggør nem rengøring. Tanken fås også i kundetilpassede størrelser.

1
Tank kat. 2 for buet båndfilter 5.10-12.20

Læs mere

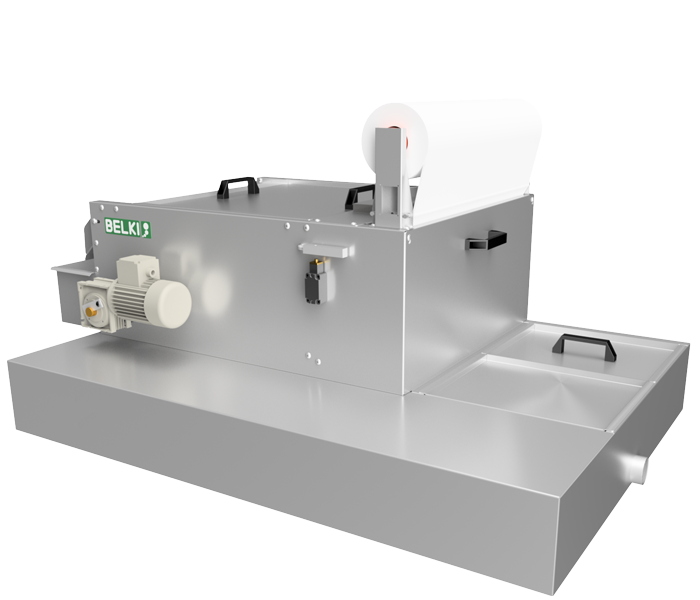

Den rustfrie tank kategori 3 (kat. 3) til et buet båndfilter fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Kat. 3 tanken har en volumen på op til 1204 l. Det giver ekstra plads til pumper, styreskab og niveauovervågning. Den filtrerede væske pumpes tilbage til bearbejdningsmaskinen. Et vedligeholdelseslåg muliggør nem rengøring. Tanken fås også i kundetilpassede størrelser.

1
Tank kat. 3 for buet båndfilter 5.10-12.20

Læs mere

Magnetfilter for buet båndfilter

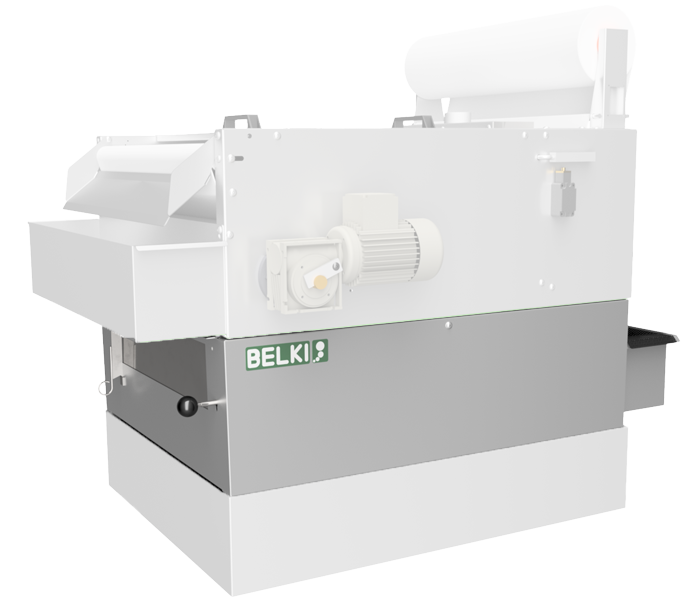

BELKI manuelt magnetfilter til kompaktfilter og buet båndfilter muliggør fin filtrering af ferritiske partikler. Der opnås optimal filterrenhed, da filteret er udstyret med kraftige neodymmagneter. Filterkagen afskrabes manuelt med en skraber og ender ud i en slambeholder. På alle BELKI buet båndfiltre kan der til enhver tid eftermonteres et BELKI manuelt magnetfilter.

1
Magnetfilter for buet båndfilter

placeres mellem filter og tank

Læs mere

Teknisk specifikation på tanke til buet båndfiltre

Som udgangspunkt er tanke til BELKI buet båndfiltre fremstillet af rustfrit stål (EN1.4301). Tankudgaver i syrefast rustfrit stål (EN1.4404) kan også produceres. Kundetilpassede størrelser på tanke er ligeledes mulige at fremstille.

Tank kategori Varenummer Kapacitet (l) Materiale Længde (mm) Bredde (mm) Standard højde (mm)
Kat. 1 til 4,5.60 T60-800-001 42 EN1.4301 612 458 150 (kan tilpasses)
Kat. 2 til 4,5.60 T60-800-002 69 EN1.4301 1004 458 150 (kan tilpasses)
Kat. 3 til 4,5.60 T60-800-003 98 EN1.4301 1004 650 150 (kan tilpasses)
Kat. 1 til 5.10 T33-800-001 90 EN1.4301 1012 593 150 (kan tilpasses)
Kat. 2 til 5.10 T33-800-002 134 EN1.4301 1504 593 150 (kan tilpasses)
Kat. 3 til 5.10 T33-800-003 201 EN1.4301 1504 893 150 (kan tilpasses)
Kat. 1 til 7.10 T32-800-001 161 EN1.4301 1012 793 200 (kan tilpasses)
Kat. 2 til 7.10 T32-800-002 239 EN1.4301 1504 793 200 (kan tilpasses)
Kat. 3 til 7.10 T32-800-003 329 EN1.4301 1504 1093 200 (kan tilpasses)
Kat. 1 til 10.15 T15-800-001 423 EN1.4301 1547 1093 250 (kan tilpasses)
Kat. 2 til 10.15 T15-800-002 571 EN1.4301 2091 1093 250 (kan tilpasses)
Kat. 3 til 10.15 T15-800-003 743 EN1.4301 2091 1421 250 (kan tilpasses)
Kat. 1 til 12.20 T72-800-001 786 EN1.4301 2027 1293 300 (kan tilpasses)
Kat. 2 til 12.20 T72-800-002 971 EN1.4301 2504 1293 300 (kan tilpasses)
Kat. 3 til 12.20 T72-800-003 1204 EN1.4301 2504 1603 300 (kan tilpasses)
