Anvendelse af et papirbåndfilter
Et BELKI Papirbåndfilter er et robust og driftsikkert anlæg til filtrering af væsker. BELKI Papirbåndfilter kan anvendes til en lang række procesvæsker som f.eks. slibevæsker, kølesmøremidler, affedtermidler, maling fra sprøjtekabiner, industrielt spildevand m.m. Det kan også anvendes som forfilter til ultrafiltreringsanlæg.
Et papirbåndfilters funktion
Væsken filtreres gennem et non-woven filtermedie, hvor kvaliteten vælges efter den specifikke applikation. Efterhånden som filterpapiret tilstoppes af urenheder fra væsken, stiger væskestanden. Først når hele filterarealet er udnyttet, aktiverer en svømmer anlæggets motor, som automatisk fremfører nyt filterpapir. Det brugte filterpapir opsamles i en affaldskasse for enden af anlægget.
Fordele ved et papirbåndfilter
Et BELKI papirfilter sikrer god filtrering af processvæsker, er meget alsidigt og benytter et billigt filtermedie, der derved holder driftomkostningerne nede.
Hvordan kan vi hjælpe dig?
Leder du efter et papirbåndfilter, der passer til dine behov? Har du brug for en ekstra tank med en returpumpe? Vores kompetente team er altid klar til at rådgive dig om filtrering med papirbåndfiltere og besvare dine spørgsmål. Så tøv ikke...
Modeller af papirbåndfiltre
Papirbåndfilteret er lavet af rustfrit stål og produceres i forskellige størrelser (6.11-11.28HD) afhængigt af volumenstrømmen, der skal filtreres. Det flade design gør det muligt at bruge filteret, hvis højden på bearbejdningsmaskinen eller maskintanken er begrænset. Papirbåndfiltrene fås i standardstørrelser op til 270 l / min. Høj renhed opnås ved brug af passende filterpapir.

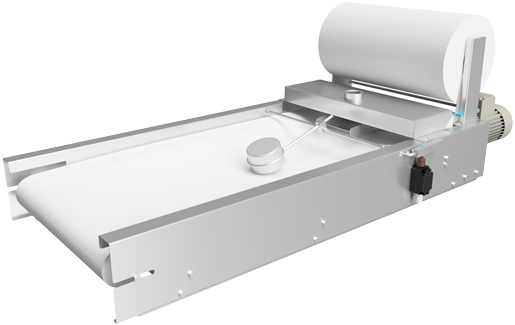

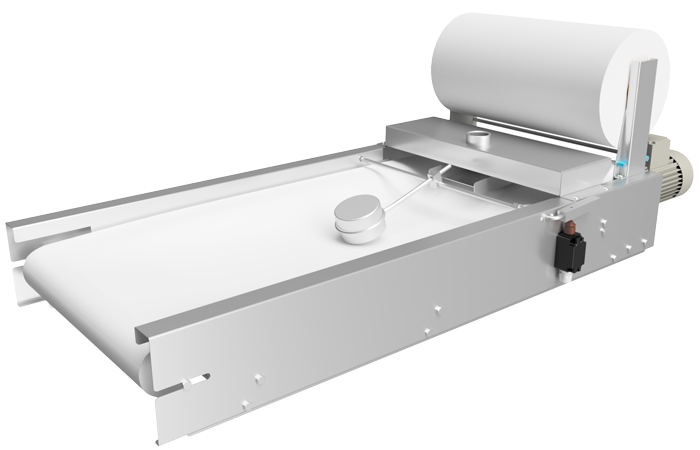

Papirbåndfilter 6.11-11.28HD
Se tabellen
Læs mere

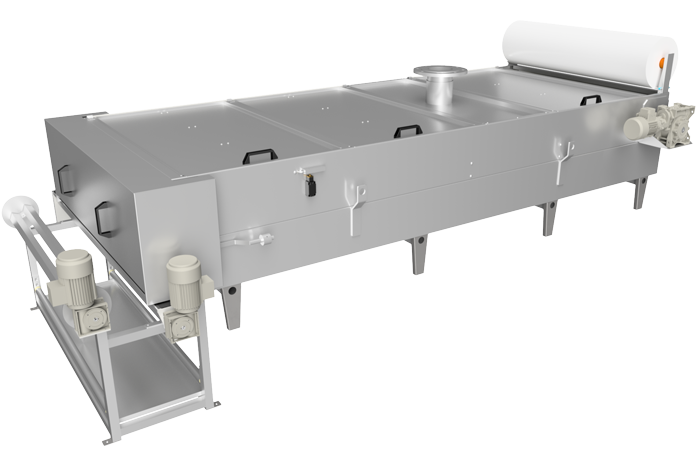

Papirbåndfiltrene (13.35HD-13.50HD) er lavet af rustfrit stål er designet til store volumenstrømme afhængigt af væsken, der skal filtreres. Papirbåndfiltrene fås i standardstørrelser op til 600 l / min. Som ekstraudstyr kan tilkøbes snegl og opruller således, at filterpapir og slam kan bortskaffes separat. Slammet føres sidelæns ud via en snegl, og det brugte filterpapir vikles op.

Papirbåndfilter 13.35HD-13.50HD
Se tabellen
Læs mere
Teknisk specifikation på papirbåndfiltre
Type | Varenummer | Kapacitet (l/min) | Indløb (”) | Materiale | Længde (mm) | Bredde (mm) | Højde (mm) |
---|---|---|---|---|---|---|---|
6.07 | T78-607-000 | 30 | 1 1/2" | EN1.4301 | 1090 | 613 | 508 |
6.11 | T78-611-000 | 50 | 1 1/2" | EN1.4301 | 1490 | 613 | 508 |
6.14 | T78-614-000 | 65 | 1 1/2" | EN1.4301 | 1790 | 613 | 508 |
8.11 | T80-001-000 | 70 | 2" | EN1.4301 | 1490 | 813 | 508 |
8.14 | T80-814-000 | 90 | 2" | EN1.4301 | 1790 | 813 | 508 |
8.18 | T80-000-000 | 120 | 2" | EN1.4301 | 2190 | 813 | 508 |
8.24 | T78-002-000 | 160 | 2" | EN1.4301 | 2790 | 813 | 508 |
8.28 | T78-000-000 | 190 | 2" | EN1.4301 | 3190 | 813 | 508 |
11.18HD | T63-001-100 | 170 | 2" | EN1.4301 | 2190 | 1102 | 585 |
11.28HD | T192-1125-100 | 270 | 2" | EN1.4301 | 3190 | 1102 | 585 |
13.35HD | T192-1335-100 | 450 | DN150 | EN1.4301 | 3580 | 1402 | 632 |
13.50HD | T192-000-010 | 600 | DN150 | EN1.4301 | 4880 | 1402 | 632 |
Tank til papirbåndfilter

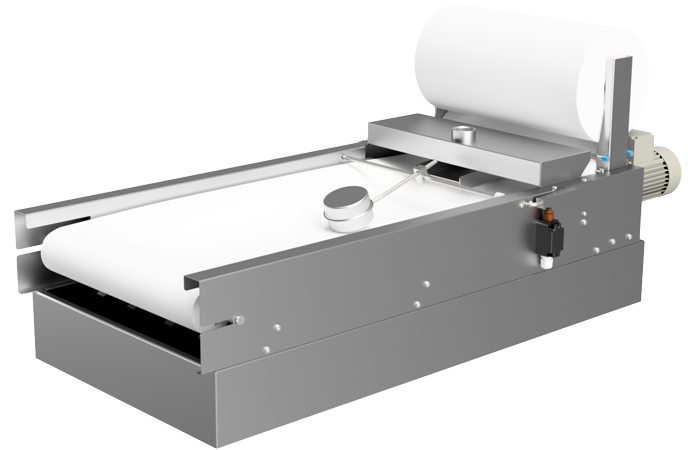

Den rustfrie tank kategori 1 (kat. 1) til et papirbåndfilter fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Den filtrerede væske løber tilbage til bearbejdningsmaskinens rentank via et udløb i tanken. Kat. 1 tanken passer nøjagtigt under et papirbåndfilter og kan leveres både med og uden ben. Tanken fås også i kundetilpassede størrelser.

Tank kat. 1 for papirbåndfilter
Fås til alle typer papirbåndfiltre
Læs mere

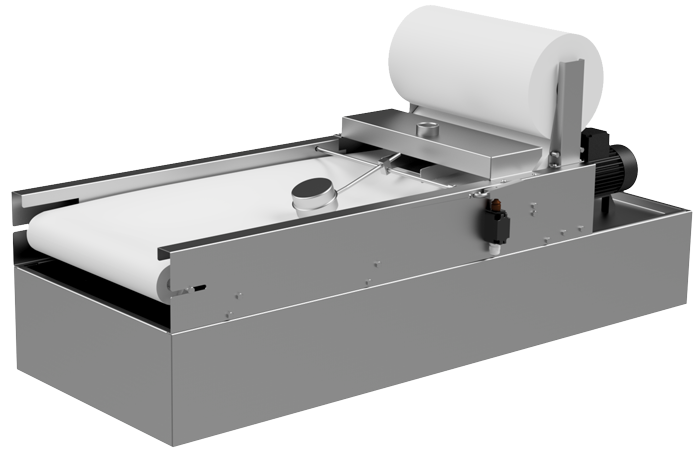

Den rustfrie tank kategori 2 (kat. 2) til et papirbåndfilter fungerer som en opsamlingsbeholder til den filtrerede procesvæske. Kat. 2 tanken har en volumen på op til 1610 l. Det giver plads til pumpe, styreskab og niveauovervågning. Den filtrerede væske pumpes tilbage til bearbejdningsmaskinen. Et låg muliggør nem rengøring. Tanken fås også i kundetilpassede størrelser med eller uden ben.

Tank kat. 2 for papirbåndfilter
Fås til alle typer papirbåndfiltre
Læs mere
Teknisk specifikation på kategori 1 tanke til papirbåndfiltre
Som udgangspunkt er kategori 1 tanke til BELKI papirbåndfiltre fremstillet af rustfrit stål (EN1.4301). Tankudgaver i syrefast rustfrit stål (EN1.4404) kan også produceres. Kundetilpassede størrelser på tanke er ligeledes mulige at fremstille. Kat. 1 tanken passer nøjagtigt under et papirbåndfilter og kan leveres både med og uden ben.
Tank kategori 1 | Varenummer | Kapacitet (l) | Udløb ('') | Materiale | Længde (mm) | Bredde (mm) | Standard højde (mm) |
---|---|---|---|---|---|---|---|
Kat. 1 til 6.07 | T707-607-100-H250 | 110 | 2" | EN1.4301 | 821 | 615 | 250 (kan tilpasses) |
Kat. 1 til 6.11 | T707-611-100-H250 | 170 | 2" | EN1.4301 | 1221 | 615 | 250 (kan tilpasses) |
Kat. 1 til 6.14 | T707-614-100-H250 | 210 | 2" | EN1.4301 | 1521 | 615 | 250 (kan tilpasses) |
Kat. 1 til 8.11 | T707-811-100-H250 | 220 | 3" | EN1.4301 | 1221 | 815 | 250 (kan tilpasses) |
Kat. 1 til 8.14 | T707-814-100-H250 | 280 | 3" | EN1.4301 | 1521 | 815 | 250 (kan tilpasses) |
Kat. 1 til 8.18 | T707-818-100-H250 | 350 | 3" | EN1.4301 | 1921 | 815 | 250 (kan tilpasses) |
Kat. 1 til 8.24 | T707-824-100-H250 | 460 | 3" | EN1.4301 | 2521 | 815 | 250 (kan tilpasses) |
Kat. 1 til 8.28 | T707-828-100-H250 | 530 | 3" | EN1.4301 | 2921 | 815 | 250 (kan tilpasses) |
Kat. 1 til 11.18HD | T707-1118-100-H250 | 440 | 3" | EN1.4301 | 1754 | 1113 | 250 (kan tilpasses) |
Kat. 1 til 11.28HD | T707-1128-100-H250 | 690 | 3" | EN1.4301 | 2754 | 1113 | 250 (kan tilpasses) |
Kat. 1 til 13.35HD | T707-1335-100-H250 | 1000 | DN150 | EN1.4301 | 3104 | 1402 | 250 (kan tilpasses) |
Kat. 1 til 13.50HD | T707-1350-100-H250 | 1510 | DN150 | EN1.4301 | 4604 | 1402 | 250 (kan tilpasses) |
Teknisk specifikation på kategori 2 tanke til papirbåndfiltre
Som udgangspunkt er kategori 2 tanke til BELKI papirbåndfiltre fremstillet af rustfrit stål (EN1.4301). Tankudgaver i syrefast rustfrit stål (EN1.4404) kan også produceres. Kundetilpassede størrelser på tanke er ligeledes mulige at fremstille og de kan efter ønske leveres både med og uden ben. Kat. 2 tanken har en volumen på op til 1610 l. Det giver plads til pumpe, styreskab og niveauovervågning. Den filtrerede væske pumpes tilbage til bearbejdningsmaskinen. Et vedligeholdelseslåg muliggør nem rengøring.
Tank kategori 2 | Varenummer | Kapacitet (l) | Udløb ('') | Materiale | Længde (mm) | Bredde (mm) | Standard højde (mm) |
---|---|---|---|---|---|---|---|
Kat. 2 til 6.07 | T707-607-200-H250 | 170 | 1" | EN1.4301 | 1221 | 615 | 250 (kan tilpasses) |
Kat. 2 til 6.11 | T707-611-200-H250 | 220 | 1" | EN1.4301 | 1621 | 615 | 250 (kan tilpasses) |
Kat. 2 til 6.14 | T707-614-200-H250 | 260 | 1" | EN1.4301 | 1921 | 615 | 250 (kan tilpasses) |
Kat. 2 til 8.11 | T707-811-200-H250 | 290 | 1 1/2" | EN1.4301 | 1621 | 815 | 250 (kan tilpasses) |
Kat. 2 til 8.14 | T707-814-200-H250 | 350 | 1 1/2" | EN1.4301 | 1921 | 815 | 250 (kan tilpasses) |
Kat. 2 til 8.18 | T707-818-200-H250 | 420 | 1 1/2" | EN1.4301 | 2321 | 815 | 250 (kan tilpasses) |
Kat. 2 til 8.24 | T707-824-200-H250 | 530 | 1 1/2" | EN1.4301 | 2921 | 815 | 250 (kan tilpasses) |
Kat. 2 til 8.28 | T707-828-200-H250 | 610 | 1 1/2" | EN1.4301 | 3321 | 815 | 250 (kan tilpasses) |
Kat. 2 til 11.18HD | T707-1118-200-H250 | 540 | 1 1/2" | EN1.4301 | 2154 | 1113 | 250 (kan tilpasses) |
Kat. 2 til 11.28HD | T707-1128-200-H250 | 790 | 1 1/2" | EN1.4301 | 3154 | 1113 | 250 (kan tilpasses) |
Kat. 2 til 13.35HD | T707-1335-200-H250 | 1130 | 1 1/2" | EN1.4301 | 3604 | 1402 | 250 (kan tilpasses) |
Kat. 2 til 13.50HD | T707-1350-200-H250 | 1610 | 1 1/2" | EN1.4301 | 5104 | 1402 | 250 (kan tilpasses) |
